WiiM Vibelink AMP

Precizno stereo pojačalo sa 100 W po kanalu i ugrađenim high-end DAC-om

WiiM Vibelink Amp je kompaktno stereo pojačalo namenjeno korisnicima koji žele da svoj digitalni ili analogni izvor povežu sa kvalitetnim pasivnim zvučnicima, bez kompromisa u pogledu funkcionalnosti i kontrole reprodukcije.

Sa izlaznom snagom do 100 W po kanalu na 8 oma i 200 W po kanalu na 4 oma kada se koristi digitalni ulaz, Vibelink Amp pruža ozbiljan nivo snage u izuzetno kompaktnom kućištu. U njegovoj osnovi nalazi se TI TPA3255 Class-D amplifikacioni sklop sa PFFB (Post-Filter Feedback) tehnologijom, dok je za digitalno-analognu konverziju zadužen ESS ES9039Q2M DAC.

WiiM je Vibelink Amp koncipirao kao čisto stereo pojačalo koje se prirodno nadovezuje na WiiM mrežne plejere kao što su WiiM Mini, Pro, Pro Plus i Ultra, ali može funkcionisati i kao samostalno pojačalo za CD plejer, televizor, DAC ili drugi analogni/digitalni izvor.

100 W po kanalu – ozbiljna snaga u kompaktnom formatu

Vibelink Amp koristi TI TPA3255 Class-D pojačavački sklop i projektovan je za rad sa pasivnim zvučnicima impedanse 3–8 oma.

Pri digitalnom povezivanju putem optičkog ili koaksijalnog ulaza deklarisana izlazna snaga iznosi:

100 W + 100 W na 8 Ω
200 W + 200 W na 4 Ω

Kod analognog RCA ulaza deklarisana snaga iznosi 60 W + 60 W na 8 Ω odnosno 120 W + 120 W na 4 Ω. Ove vrednosti su navedene za 20 Hz–20 kHz pri THD od 1%, sa oba kanala opterećena.

Takva konfiguracija omogućava Vibelink Amp-u da se koristi sa širokim rasponom pasivnih zvučnika – od kompaktnih bookshelf modela do ozbiljnijih podnostojećih zvučnika.

PFFB – stabilne performanse sa različitim zvučnicima

Jedna od ključnih tehnologija Vibelink Amp-a je Post-Filter Feedback (PFFB).

Kod klasičnih Class-D pojačala karakteristike izlaznog filtera i ponašanje pojačala mogu zavisiti od impedanse priključenog zvučnika. PFFB povratna sprega je implementirana tako da kontroliše performanse pojačala nakon izlaznog filtera, čime WiiM nastoji da obezbedi stabilnije ponašanje sa različitim opterećenjima.

Vibelink Amp tako kombinuje efikasnost Class-D topologije sa kontrolom izlaznog stepena koja je posebno značajna kod savremenih pasivnih zvučnika.

ESS ES9039Q2M DAC

Digitalni deo Vibelink Amp-a zasnovan je na ESS ES9039Q2M DAC-u.

Optički i koaksijalni ulazi podržavaju signal do 192 kHz / 24-bit, uz bit-perfect reprodukciju. Digitalni signal se tako može direktno proslediti internom DAC-u i zatim amplifikacionom stepenu, bez potrebe za dodatnim eksternim D/A konverterom.

Za korisnika koji poseduje WiiM streamer, ovo znači da se kvalitetan digitalni izvor može povezati direktno sa Vibelink Amp-om i dobiti kompletan stereo sistem sa samo jednim dodatnim uređajem – pasivnim zvučnicima.

Čist analogni signalni put

Vibelink Amp nije ograničen na digitalne izvore.

Njegov RCA analogni ulaz koristi potpuno analogni signalni put bez ADC konverzije. To je posebno značajno kada se kao izvor koristi kvalitetan eksterni DAC, CD plejer, streamer sa kvalitetnim analognim izlazom ili drugi hi-fi izvor.

Na ovaj način Vibelink Amp može biti završni amplifikacioni stepen sistema u kojem je digitalna konverzija već obavljena u eksternoj komponenti.

Tri načina povezivanja izvora

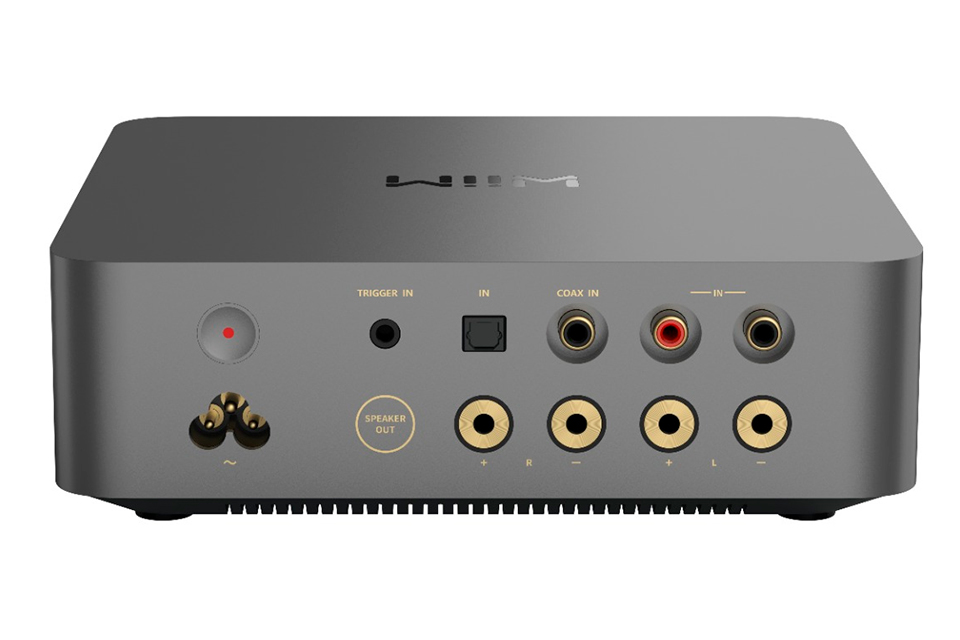

Na zadnjem panelu nalaze se tri audio ulaza:

RCA – za analogne izvore i streamere sa analognim izlazom.

Optical – optički digitalni ulaz sa podrškom do 192 kHz / 24-bit.

Coaxial – koaksijalni digitalni ulaz sa podrškom do 192 kHz / 24-bit.

Izbor izvora vrši se jednostavnim prekidačem na prednjoj strani, dok RGB indikatori prikazuju izabrani ulaz i status uređaja.

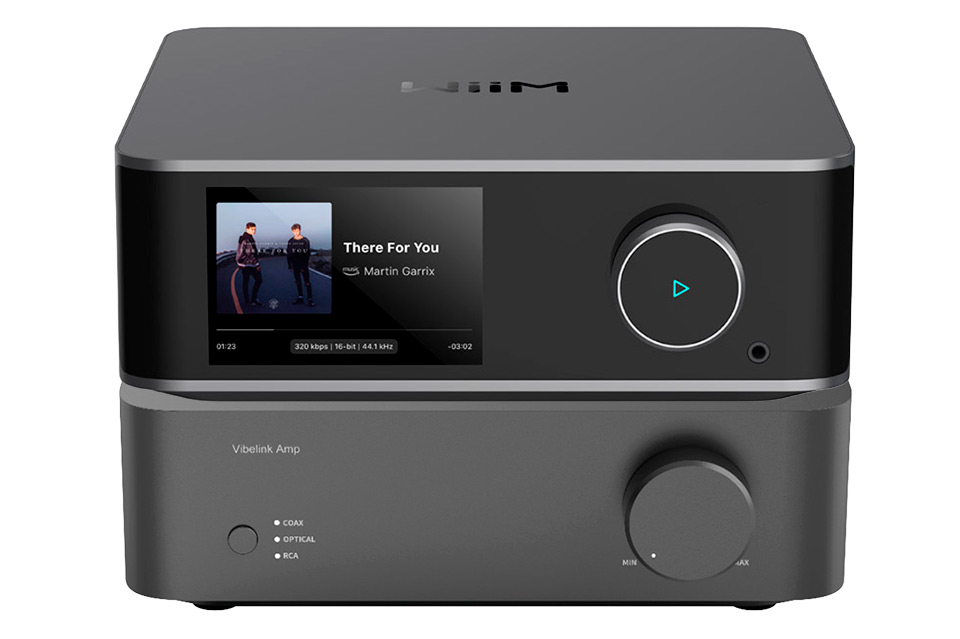

Prirodni partner WiiM streamerima

Vibelink Amp je posebno praktičan u kombinaciji sa WiiM mrežnim plejerima.

Sa modelima kao što su WiiM Mini, WiiM Pro, WiiM Pro Plus i WiiM Ultra, Vibelink Amp formira veoma kompaktan stereo sistem u kojem streamer obezbeđuje mrežnu reprodukciju, upravljanje i izbor muzike, dok Vibelink preuzima ulogu kvalitetnog stereo pojačala.

Digitalna veza putem optičkog ili koaksijalnog izlaza omogućava korišćenje internog ESS DAC-a u Vibelink Amp-u.

Napredno termičko upravljanje

Visoka efikasnost Class-D tehnologije omogućava da Vibelink Amp zadrži kompaktne dimenzije, ali WiiM je dodatno razvio sistem termičkog upravljanja koji uključuje bakarnu toplotnu cev i veliki aluminijumski hladnjak.

Kućište je izrađeno od aluminijuma u unibody konstrukciji, što istovremeno doprinosi čvrstini, disipaciji toplote i prepoznatljivom minimalističkom izgledu uređaja.

Hlađenje je potpuno pasivno, bez ventilatora, pa Vibelink Amp tokom rada ne proizvodi mehaničku buku.

Kompaktan, ali ozbiljno konstruisan

Sa dimenzijama od samo 200 × 212,5 × 66 mm i masom od 2,05 kg, Vibelink Amp zauzima veoma malo prostora.

Njegove dimenzije su pažljivo usklađene sa WiiM Ultra komponentama, pa se može postaviti kao deo elegantnog, kompaktnog hi-fi sistema. Istovremeno, aluminijumsko kućište i unutrašnja konstrukcija prilagođena termičkom opterećenju daju mu izgled i mehaničku ozbiljnost koja prevazilazi tipičan pristup ultra-kompaktnim pojačalima.

12V Trigger i automatski standby

Za integraciju u naprednije audio sisteme Vibelink Amp poseduje 12V Trigger In. Kompatibilan uređaj, poput WiiM Ultra, može automatski uključiti ili izvesti Vibelink Amp iz standby režima.

Pojačalo takođe poseduje automatski standby režim koji se aktivira nakon perioda neaktivnosti, čime se smanjuje potrošnja kada sistem nije u upotrebi.

WiiM Vibelink Amp – jednostavniji put do ozbiljnog stereo sistema

Vibelink Amp je napravljen za korisnika koji ne želi veliki broj komponenti, ali ne želi ni da odustane od ozbiljne stereo reprodukcije.

Kombinacija TI TPA3255 Class-D pojačala, PFFB tehnologije, ESS ES9039Q2M DAC-a, podrške za 192 kHz / 24-bit signal, čistog analognog signalnog puta i do 200 W po kanalu na 4 oma daje Vibelink Amp-u veoma široku primenu.

U kombinaciji sa WiiM streamerom dobija se elegantan i kompaktan sistem za mrežnu reprodukciju, dok tri različita ulaza omogućavaju da u isti sistem budu uključeni i klasični hi-fi izvori.

To je suština Vibelink Amp-a: minimalne dimenzije i jednostavno rukovanje, uz arhitekturu i mogućnosti ozbiljnog stereo pojačala.

Tehničke karakteristike
Karakteristika    WiiM Vibelink Amp
Tip    2-kanalno stereo pojačalo snage
Amplifikacija    Class-D
Amplifikacioni čip    TI TPA3255
Tehnologija povratne sprege    PFFB – Post-Filter Feedback
DAC    ESS ES9039Q2M
Izlazna snaga, digitalni ulaz    100 W + 100 W / 8 Ω
Izlazna snaga, digitalni ulaz    200 W + 200 W / 4 Ω
Izlazna snaga, RCA ulaz    60 W + 60 W / 8 Ω
Izlazna snaga, RCA ulaz    120 W + 120 W / 4 Ω
Izlazna impedansa    3–8 Ω
Frekventni odziv    5 Hz – 50 kHz ±3 dB
Izlazni opseg    6 Hz – 80 kHz (50 W / 8 Ω / 0,05%)
THD+N, digitalni ulaz    -105 dB (0,0005%)
S/N odnos    120 dB
Damping faktor    94
Naponsko pojačanje    23 dB
Digitalni ulazi    Optical / Coaxial
Maksimalna rezolucija    192 kHz / 24-bit
Analogni ulaz    RCA stereo
Analogni signalni put    Pure analog – bez ADC konverzije
Zvučnički priključci    4 pozlaćena terminala
Priključak za zvučnike    Banana / ogoljena žica / spade
12V Trigger    Da
Automatski standby    Da
Mrežna funkcija    Ne – Vibelink Amp nije streamer
Napajanje    100–240 V AC, 50/60 Hz
Maksimalna potrošnja    500 W
Standby potrošnja    0,5 W
Dimenzije (Š × V × D)    200 × 63 × 200 mm
Težina    2,05 kg
Hlađenje    Pasivno
Kućište    Unibody aluminijumska konstrukcija
