Vrhunske performanse u diskretnoj zidnoj instalaciji
DALI PHANTOM M product sheet.pdf
DALI PHANTOM M M-250 M-375 M-675
DALI PHANTOM M Series MANUAL
M - 2 5 0
M-375
DALI PHANTOM M-375 je ozbiljan Custom Installation zvučnik razvijen za visokokvalitetne višekanalne sisteme, ali podjednako namenjen i zahtevnim stereo konfiguracijama.

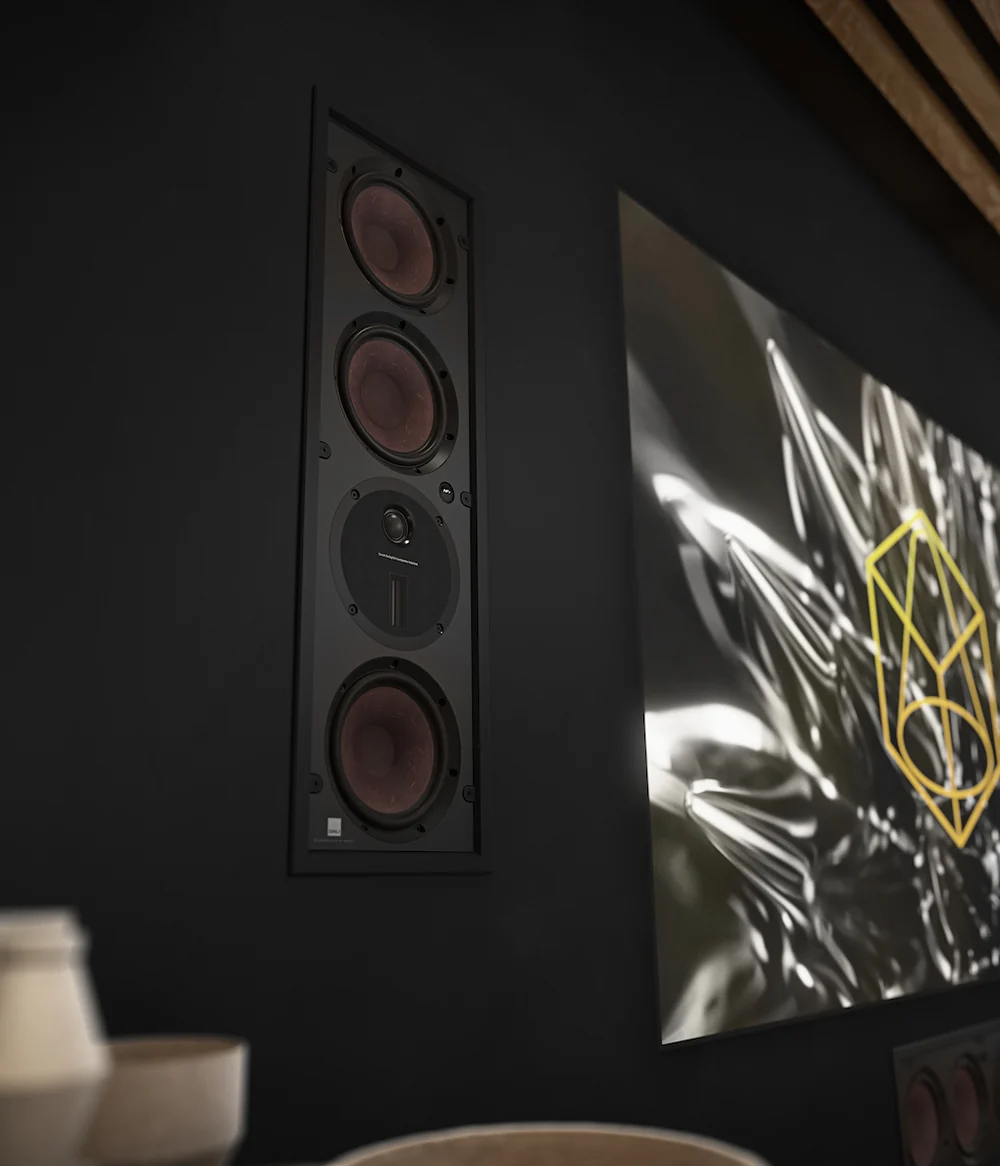

Projektovan za ugradnju u zid, M-375 kombinuje veoma plitko kućište sa DALI tehnologijama razvijenim za kontrolisanu i detaljnu reprodukciju. Njegova konstrukcija objedinjuje 7-inčni woofer sa membranom od drvnih vlakana, dva 7-inčna pasivna radijatora i hibridni visokotonac koji kombinuje 28 mm soft-dome i 17 × 45 mm planar jedinicu.
Rezultat je zvučnik koji omogućava ozbiljan nivo reprodukcije uz minimalnu vizuelnu prisutnost u prostoru. DALI ga je prvenstveno razvio za front, center i surround pozicije u višekanalnim sistemima, ali ga predviđa i za stereo sisteme, sa ili bez subwoofera.
7-INČNI WOOFER SA MEMBRANOM OD DRVNIH VLAKANA
U osnovi M-375 sistema nalazi se 7-inčni niskotonsko-srednjetonski drajver sa DALI wood-fibre membranom.
Membrana od drvnih vlakana predstavlja jedno od prepoznatljivih rešenja kompanije DALI. Kod PHANTOM M-375 woofer je optimizovan za veliki hod membrane i rad u širokom frekventnom području, sa ciljem da se dobije čist i detaljan zvuk bez neželjenih obojenja i distorzije.
DALI navodi da se sve komponente PHANTOM M drajvera sklapaju interno, kako bi se njihov rad mogao optimizovati kao celina. Woofer je podešen tako da omogući što širi upotrebljivi frekventni opseg pre prelaska na visokotonski sistem.
DVA 7-INČNA PASIVNA RADIJATORA
Jedna od ključnih razlika između M-375 i M-250 nalazi se u načinu na koji je rešena reprodukcija niskih frekvencija.
M-375 koristi dva 7-inčna pasivna radijatora umesto klasičnih bass-reflex otvora.
Pasivni radijatori rade u sprezi sa glavnim wooferom i omogućavaju da se unutrašnja zapremina veoma plitkog kućišta efikasno iskoristi za reprodukciju niskih frekvencija.
DALI je njihove membrane projektovao sa ravnom geometrijom kako bi se maksimalno iskoristila unutrašnja zapremina kućišta. Time je omogućeno da PHANTOM M-375 zadrži dubinu potrebnu za diskretnu zidnu instalaciju, uz konstrukciju namenjenu reprodukciji donjeg dela spektra.
HIBRIDNI VISOKOTONAC
Jedan od najvažnijih elemenata PHANTOM M-375 jeste njegov hibridni visokotonski modul.
On kombinuje dve različite tehnologije:
1 × 28 mm soft-dome visokotonac
1 × 17 × 45 mm planar visokotonac
Ova kombinacija predstavlja karakteristično DALI rešenje.
28 mm soft-dome visokotonac pokriva donji deo visokofrekventnog područja i projektovan je za dinamiku, visoku snagu i dobru integraciju sa srednjetonskim područjem.
Planarna jedinica preuzima najviše frekvencije i posebno je optimizovana za široko horizontalno širenje visokih frekvencija. DALI upravo ovu osobinu ističe kao jednu od ključnih prednosti hibridnog visokotonca u PHANTOM M-375 modelu.
ŠIROKA HORIZONTALNA DISPERZIJA
Planarni deo hibridnog visokotonca ima posebnu ulogu u kontroli horizontalne distribucije visokih frekvencija.
To je posebno važno kod zidnih instalacija, gde pozicija slušanja često nije ograničena na jednu centralnu tačku.
DALI PHANTOM M-375 koristi koncept Wide Dispersion, koji omogućava širu zonu slušanja i veću fleksibilnost u pozicioniranju slušalaca.
U višekanalnom sistemu ovo je posebno značajno jer prednji i surround kanali treba da zadrže konzistentnu reprodukciju za više mesta slušanja, a ne samo za jednu idealnu poziciju.
DALI SMC – KONTROLA MAGNETNOG MOTORA
PHANTOM M-375 koristi DALI-jevu patentiranu SMC tehnologiju u magnetnom motoru woofera.
Woofer poseduje 38 mm glasovnu zavojnicu, dok je polni nastavak izrađen od čistog SMC materijala.
DALI navodi da ovakva konstrukcija značajno smanjuje mehaničku distorziju izazvanu histerezom i vrtložnim strujama. Prema proizvođaču, rezultat je značajno smanjenje distorzije trećeg reda, uz bolju kontrolu basa, reprodukciju mikrodetalja i dobre tranzijentne karakteristike.
SMC tako predstavlja jedan od ključnih tehničkih elemenata koji razlikuju M-375 od konvencionalnih instalacionih zvučnika.
2.500 Hz / 15.000 Hz
PHANTOM M-375 koristi dve frekvencije skretnice:
2.500 Hz između niskotonsko-srednjetonskog drajvera i 28 mm soft-dome visokotonca, odnosno
15.000 Hz između soft-dome i planarne visokotonske jedinice.
Ovakva trodelna raspodela omogućava da pojedinačni elementi hibridnog visokotonskog sistema rade u svojim predviđenim područjima.
Time je jasno definisana uloga svakog od tri akustička elementa sistema: 7-inčnog woofera, soft-dome visokotonca i planarne jedinice.
IZUZETNO PLITKO KUĆIŠTE
Ugradni zvučnik ozbiljnih performansi ne mora nužno zahtevati duboko kućište.
PHANTOM M-375 koristi isto plitko kućište kao M-250, sa ukupnom dubinom od približno 106 mm i potrebnom dubinom za ugradnju od svega 100 mm.
Kućište je izrađeno od staklenim vlaknima ojačanog ABS materijala.
DALI navodi da je konstrukcija kućišta projektovana tako da se dobije maksimalna moguća unutrašnja zapremina potrebna za reprodukciju niskih frekvencija, uz zadržavanje veoma malog profila.
Za Custom Installation sistem to je značajna prednost: zvučnik dobija potrebnu akustičku zapreminu, dok instalacija ostaje veoma diskretna.
DISKRETNA UGRADNJA
Prednja ploča i okvir PHANTOM M-375 izvedeni su u mat crnoj završnoj obradi, dok se ispred zvučnika nalazi magnetna prednja maska koja može da se farba.
Uski okvir maske dodatno smanjuje njenu vizuelnu prisutnost.

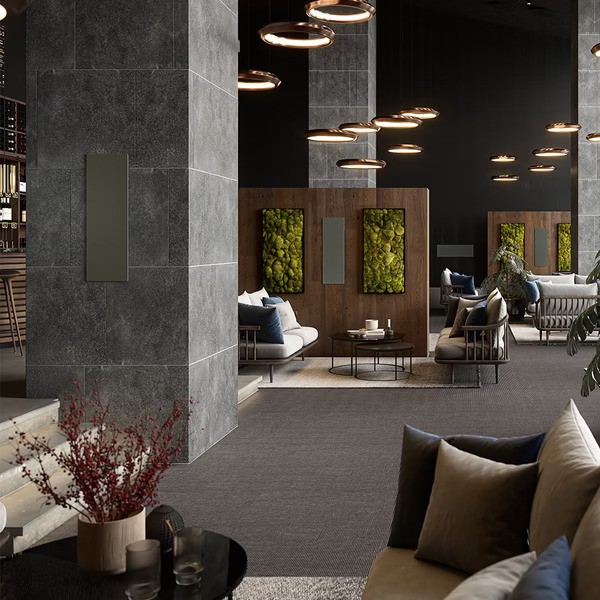

Kada se maska uskladi sa bojom zida, M-375 može biti veoma diskretno integrisan u enterijer, bez klasičnog zvučničkog kabineta koji zauzima prostor.
DALI ovu konstrukciju razvija upravo sa idejom da se kvalitetan audio sistem integriše u arhitekturu prostora, umesto da postane dominantan element enterijera.
ZA MULTIKANALNI I STEREO SISTEM

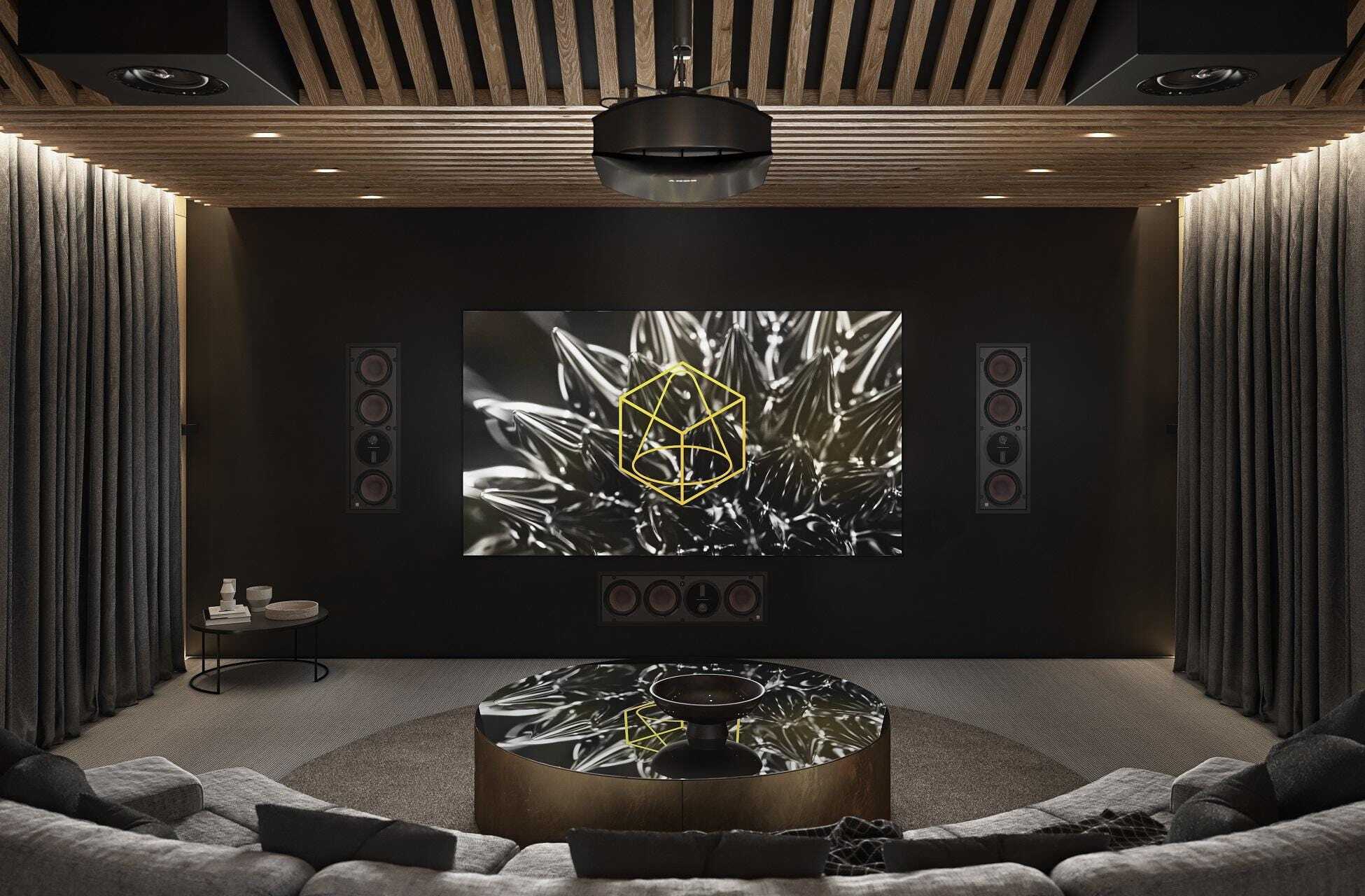

PHANTOM M-375 je prvenstveno razvijen za multikanalne instalacije.
Može se koristiti kao:
prednji kanal,
centralni kanal,
surround kanal.
DALI istovremeno navodi da je M-375 pogodan i za tradicionalni stereo sistem, sa ili bez subwoofera.
Sa 89 dB osetljivosti, nominalnom impedansom od 6 Ω i preporučenom snagom pojačala od 30 do 180 W, M-375 je predviđen za širok izbor kvalitetne amplifikacije.
Maksimalni deklarisani nivo zvučnog pritiska iznosi 107 dB na 1 m.
57 Hz – 25 kHz
DALI PHANTOM M-375 ima deklarisani frekventni opseg od 57 Hz do 25 kHz, ±3 dB.
To je širok opseg za ovako plitak zidni zvučnik i omogućava njegovu upotrebu u sistemima u kojima se od glavnih kanala očekuje ozbiljna reprodukcija većeg dela muzičkog i filmskog spektra.
U sistemima sa subwooferom, M-375 se može koristiti kao deo kompletnog višekanalnog sistema u kojem se najniže frekvencije poveravaju namenskom subwooferu.
DALI ga, međutim, predviđa i za stereo rad bez subwoofera, zavisno od zahteva konkretnog sistema i prostorije.
PRIKLJUČIVANJE I UGRADNJA
Za povezivanje sa pojačalom PHANTOM M-375 koristi push terminale.
Zidni otvor zahteva dimenzije od 751 × 226 mm, dok je potrebna dubina ugradnje 100 mm. Ukupne dimenzije zvučnika sa prednjom maskom iznose 775 × 250 × 106 mm.
DALI je predvideo sistem montaže pomoću zakretnih steznih elemenata, čime se zvučnik učvršćuje u pripremljenom otvoru.
Kod profesionalne instalacije važno je poštovati dimenzije otvora i potrebnu dubinu, jer pravilna mehanička ugradnja predstavlja sastavni deo predviđenog rada zvučnika.
DALI PHANTOM M-375
DALI PHANTOM M-375 predstavlja ozbiljan nivo Custom Installation zvučnika u veoma tankom formatu.
Njegovu akustičku osnovu čine 7-inčni woofer sa membranom od drvnih vlakana, dva 7-inčna pasivna radijatora i hibridni visokotonac sa 28 mm soft-dome i 17 × 45 mm planar jedinicom.
DALI SMC tehnologija dodatno je primenjena u magnetnom motoru woofera, dok široka disperzija i hibridni visokotonac omogućavaju konstrukciju namenjenu višekanalnim sistemima sa više mesta slušanja.
Sve to smešteno je u kućište dubine svega 106 mm, sa potrebnom ugradnom dubinom od 100 mm.
Sa frekventnim opsegom od 57 Hz do 25 kHz, osetljivošću od 89 dB, nominalnom impedansom od 6 Ω, preporučenom snagom pojačala od 30 do 180 W i maksimalnim SPL-om od 107 dB, PHANTOM M-375 predstavlja ozbiljno rešenje za one koji žele da kvalitetan audio sistem bude deo arhitekture prostora, a ne njen dominantni element.
DALI PHANTOM M-375 – vrhunska DALI tehnologija, integrisana u zid.
TEHNIČKE SPECIFIKACIJE
Karakteristika DALI PHANTOM M-375
Proizvođač DALI
Serija PHANTOM M
Tip 2-sistemski in-wall zvučnik sa hibridnim visokotoncem
Namena Front / Center / Rear / Surround / Stereo
Woofer 1 × 7" wood-fibre cone
Pasivni radijatori 2 × 7"
Visokotonac 1 × 28 mm soft-dome + 1 × 17 × 45 mm planar
Magnetni sistem woofera DALI SMC
Glasovna zavojnica woofera 38 mm
Frekvencije skretnice 2.500 Hz / 15.000 Hz
Frekventni opseg 57 – 25.000 Hz ±3 dB
Osetljivost 89 dB (2,83 V / 1 m)
Nominalna impedansa 6 Ω
Maksimalni SPL 107 dB @ 1 m
Preporučena snaga pojačala 30 – 180 W
Princip rada Passive Radiator Box
Ukupne dimenzije (V × Š × D) 775 × 250 × 106 mm
Dimenzije izreza (V × Š × D) 751 × 226 × 100 mm
Potrebna dubina ugradnje 100 mm
Kućište Staklenim vlaknima ojačani ABS
Prednja maska Magnetna, farbiva
Priključci Push terminal
Težina 8,7 kg
